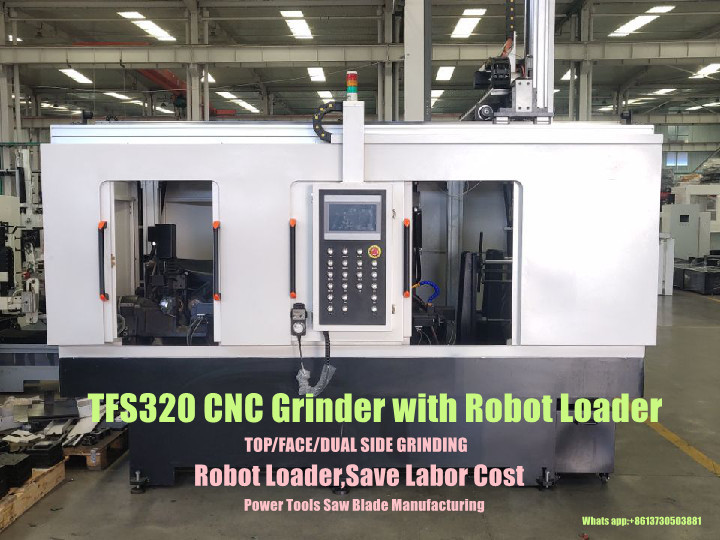

TFS260/TFS320 CNC 장착장과 함께 톱 블레이드 날개 날개 장착기
제품 설명
TFS260/TFS32015축의 세로 메커니즘 영구 자석 동기화 모터 스핀들, 세로 모터 3 세로 모터 로더를 위한CNC TCT 목재 작업,알루미늄 절단 자루껍질, 그것은 경제적인 투자 비용으로 105-320mm 톱날을 생산하고자하는 톱날 제조업체에 대한 특수 톱날 솔루션입니다.특히 탄화탄자 끝 TOP/FACE/SIDE 각 선도용으로 설계된· 톱을 뜯어고르고 배치하고, 톱을 깎는 것은 한 주기로 끝납니다. 바퀴를 교체할 필요가 없습니다.
•톱 블레이드 지름: < 320mm
• 기능: 위쪽 / 위쪽 / 옆날카롭게
• 정밀: <0.03mm
• 진도: <65mm
•협업 회사
장점 톱날레 깎는 기계
•좀 더 정밀하게- 밀링 정밀도: <0.03mm더 높은 정확도에 감탄할 수 있습니다.
•노동 비용을 절약- 난노동자 대신 자루를 뽑고 배치하는 작업, 노동 비용을 절감하는 작업

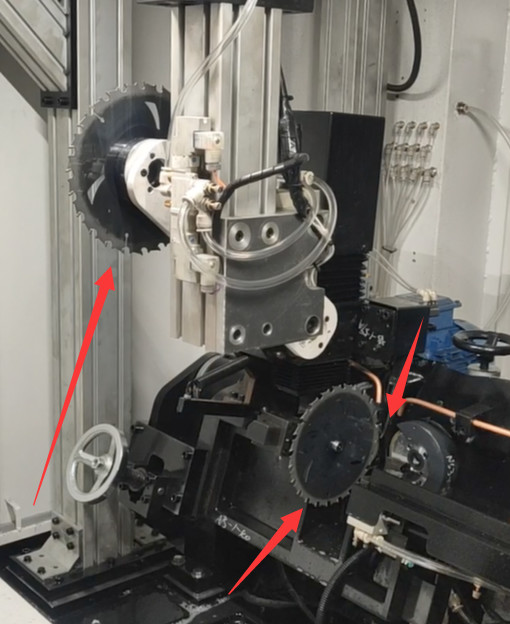

•7*24시간 근무- 로더 픽업 & 배치 자루,밀러 두 개의 측면 각도 한 순환에서 자동으로 설정 완료됩니다.
•더 높은효율성 & 더 높은 생산성
•더 많은 유연성- 모든 요구 사항의 정확성

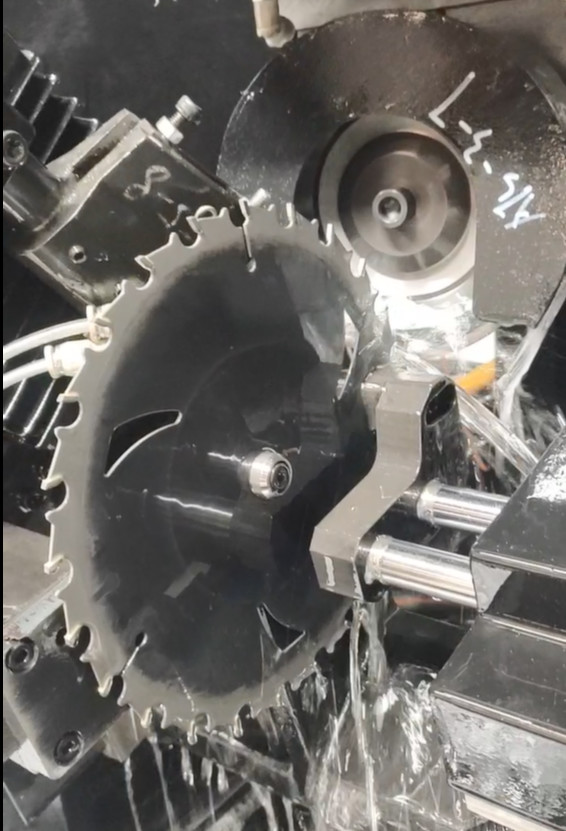

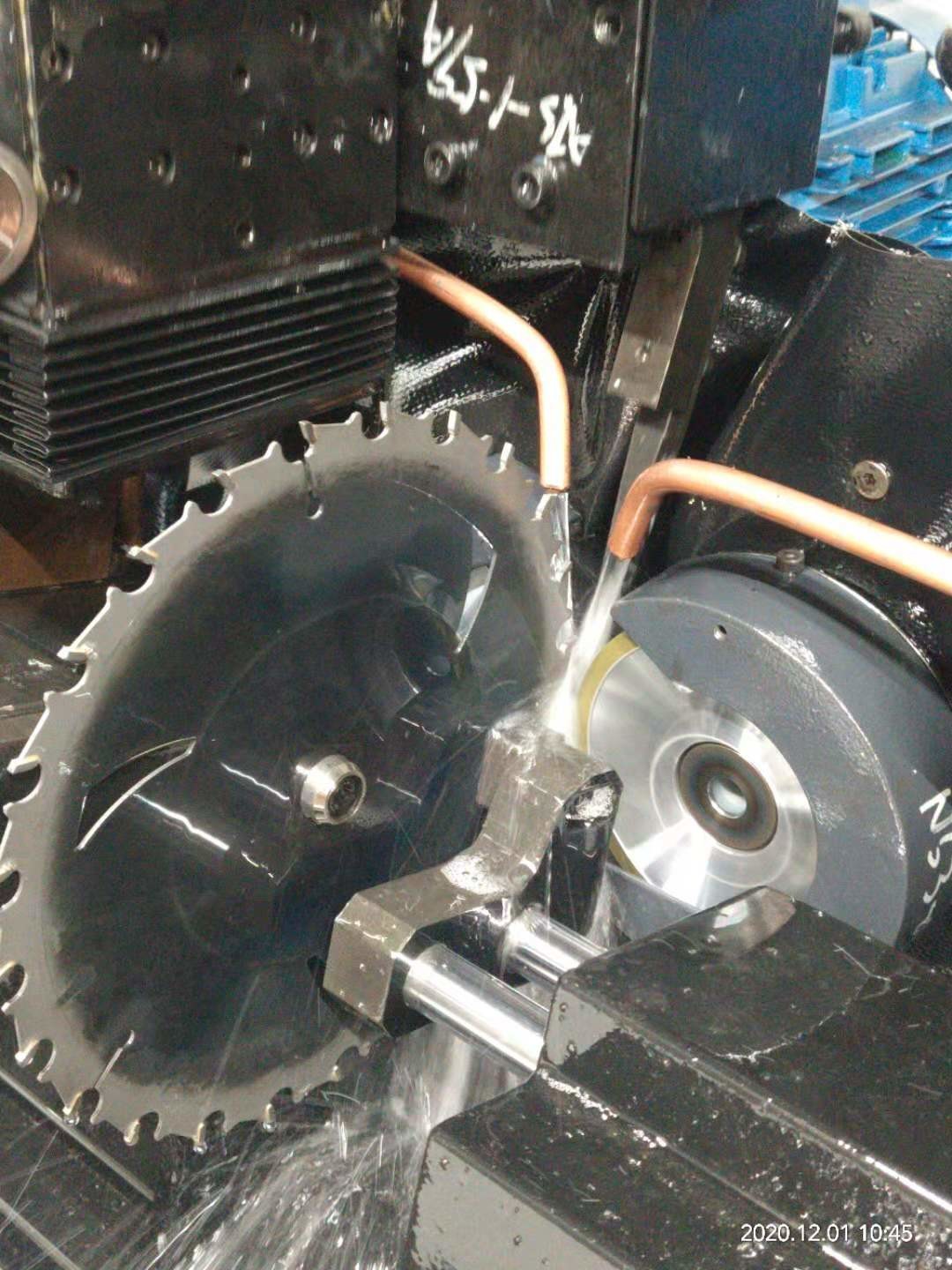

•더 많은 기능- 밀링상단 & 얼굴 & 측면톱니 톱니
기술 전표
| 모델 | TFS260 | TFS320 |
| 톱 블레이드 지름 | 110~260mm | 110~320mm |
| 톱 블레이드 두께 | 0.5~5mm | 0.5~5mm |
| 갈고리 각도 | -15°~15° | -15°~15° |
| 측면 각 | -5°~5° | -5°~5° |
| 옆구리 | 0°~5° | 0°~5° |
| 위쪽 각 | 8°~ 20° | 8°~ 20° |
| 베블 각 | -45°~45° | -45°~45° |
| 구멍 직경 | 12~30mm ((12~50mm) | 12~30mm ((12~50mm) |
| 치아 찌개 | 2~65mm | 2~65mm |
| 톱 길이 | 1~15mm | 1~15mm |
| 표면 휠 지름 | Φ150~Φ32X16mm | Φ150~Φ32X16mm |
| 휠 속도는 | 3500~5500RPM | 3500~5500RPM |
| 사이드 휠 디아 | Φ80~Φ100mm | Φ80~Φ100mm |
| 사이드 휠 속도 | 5000RPM | 5000RPM |
| 윗바퀴 디아 | Φ125mm | Φ125mm |
| 최고 바퀴 속도 | 3500~5500RPM | 3500~5500RPM |
| 작업 효율성 | 4~10S/Tip | 4~10S/Tip |
| 가공 정확성 | <0.03mm | <0.03mm |
| 힘 | 8kW | 8kW |
| 기계의 차원 | 2660L*1650W*3000H | 3500*1950*3200H |
| 무게 | 3400kg | 3500kg |
| 공 나사 | IF (독일) |
| 롤러G유이드 | HIWIN(타이완) |
| 공기부품 | SMC일본) |
| 세르보 모터 | 혁신 |
| PLC | 이노벤스 ARM600 |
| 하모닉 드라이브 | 혁신 |
