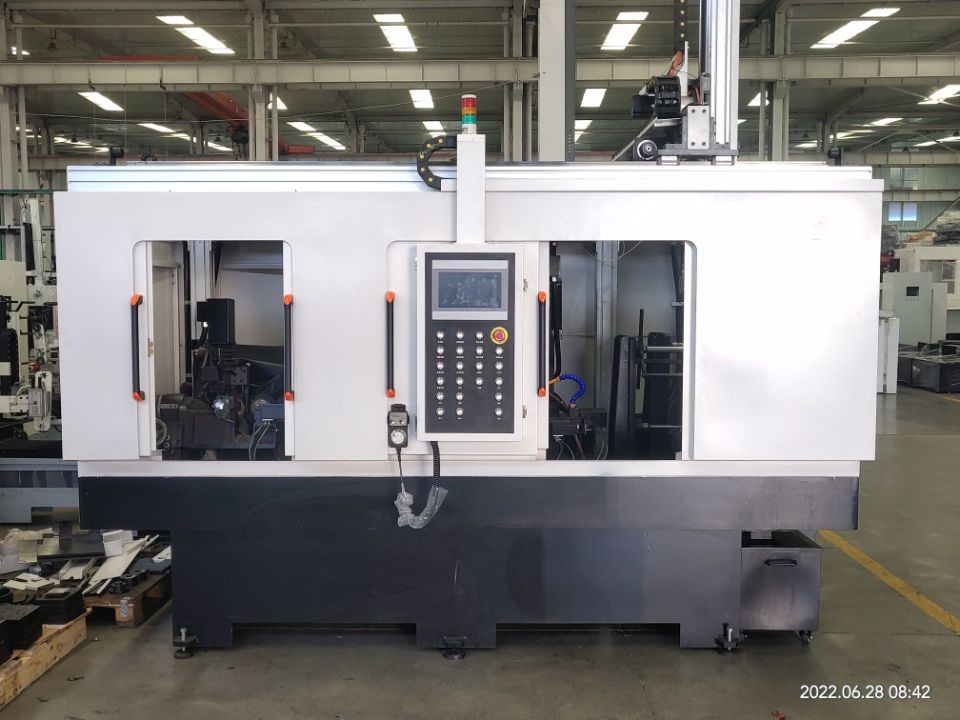

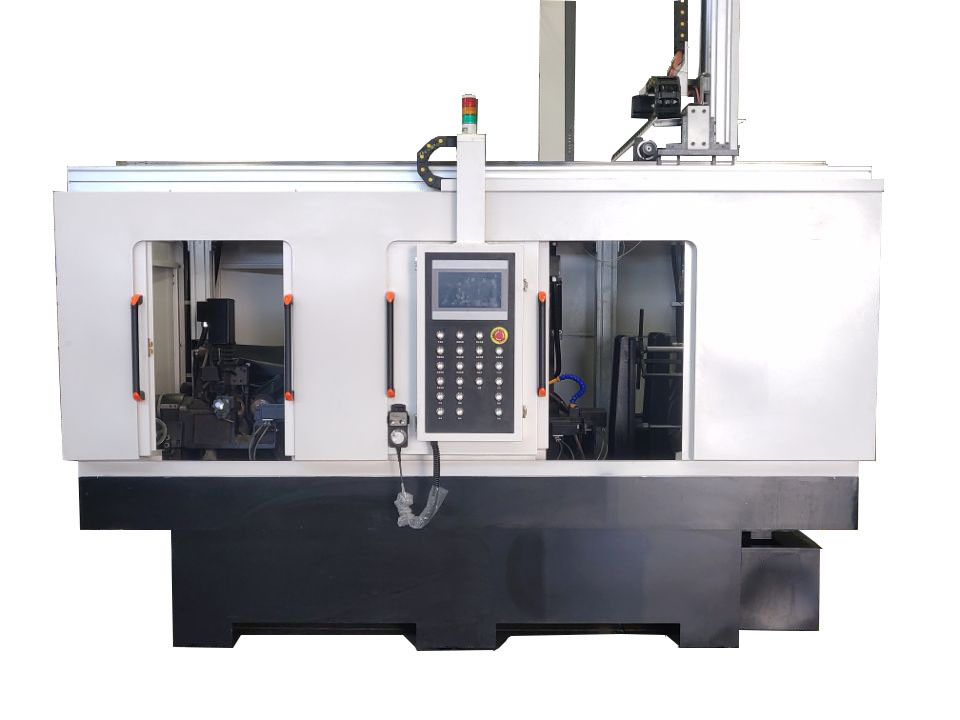

ATS260/ATS320 CNC 자그 블레이드 밀링 머신
제품 설명

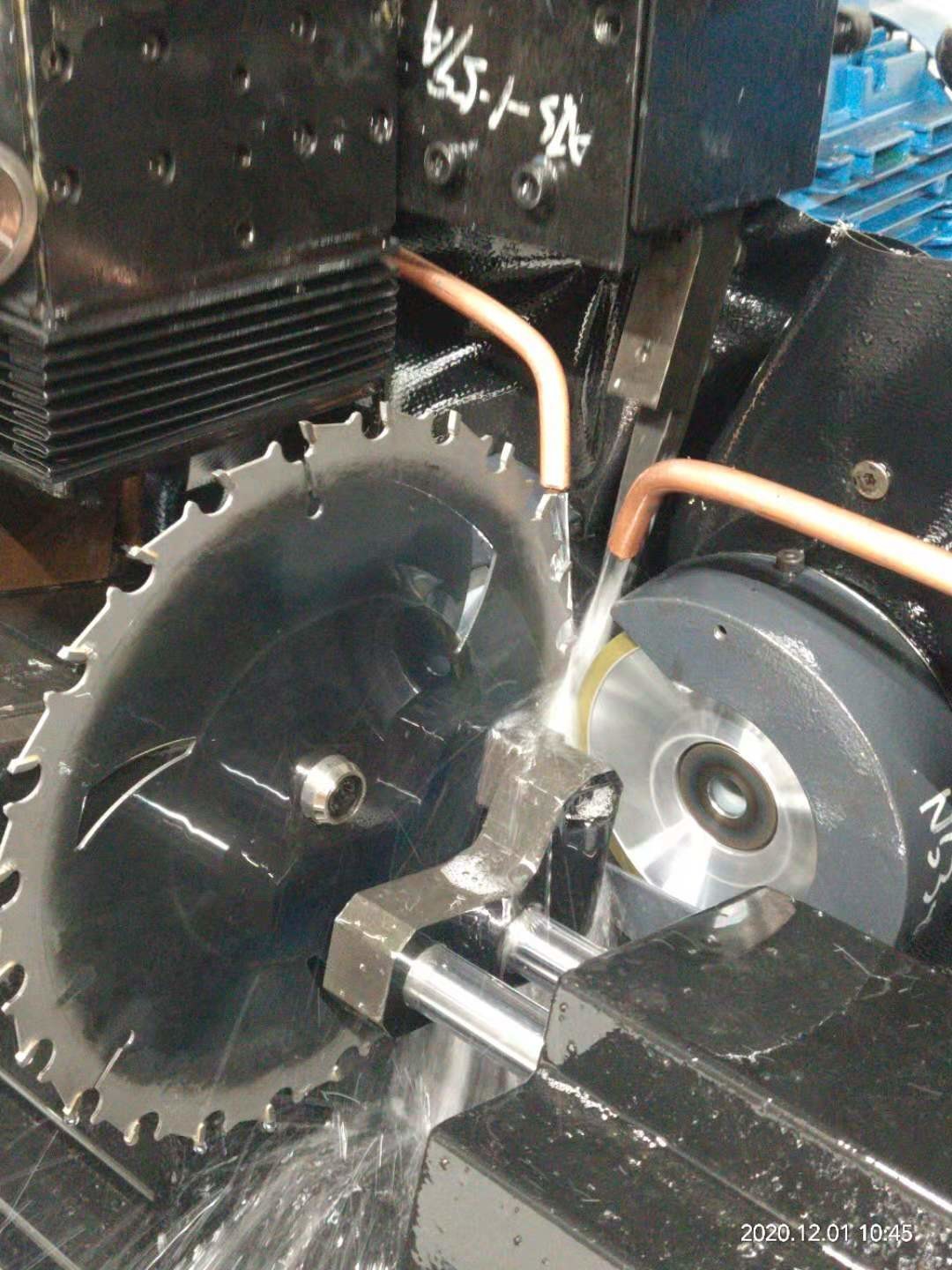

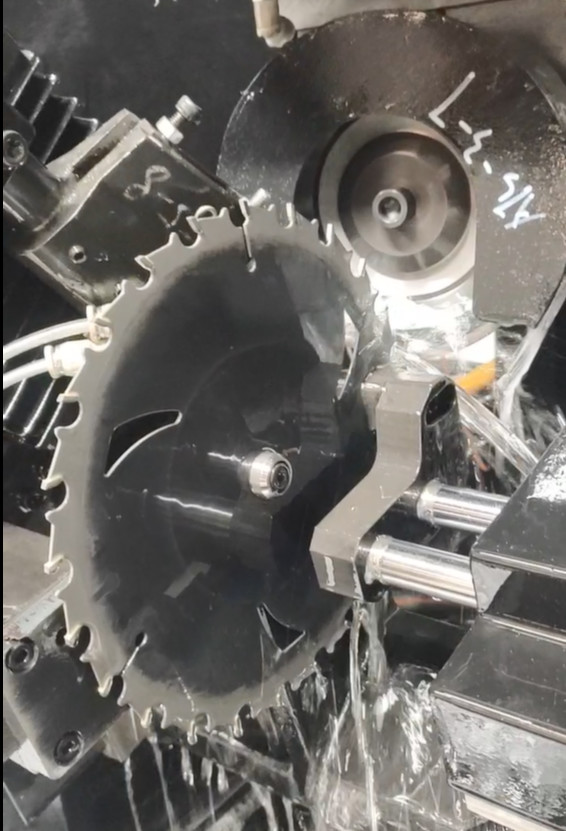

ATS260/ATS30012축의 서보 메커니즘 영구 자석 동기화 모터 스핀들, 세로 모터 로더를 위한 세로 모터CNC TCT 원형 톱 잎 g껍질, 특히 탄화탄자 끝을 깎는 데 사용된다. 톱을 깎고 배치하는 작업, 톱을 깎는 작업, 톱을 깎는 작업은 하나의 순환 세트에서 완료되며 바퀴를 교체할 필요가 없다.
•톱 블레이드 지름: < 300mm
• 기능: 위쪽 / 옆날카롭게
• 정밀: <0.03mm
• 진도: <65mm
•협업 회사
장점 톱날레 깎는 기계
•좀 더 정밀하게- 밀링 정밀도: <0.03mm더 높은 정확도에 감탄할 수 있습니다.
•노동 비용을 절약- 난노동자 대신 자루를 뽑고 배치하는 작업, 노동 비용을 절감하는 작업
•7*24시간 근무- 로더 픽업 & 배치 자루,밀러 두 개의 측면 각도 한 순환에서 자동으로 설정 완료됩니다.
•더 높은효율성 & 더 높은 생산성
•더 많은 유연성- 모든 요구 사항의 정확성
•더 많은 기능- 밀링듀얼측면 / 상단 각TCT 톱 블레이드
기술 전표
| 모델 | ATS260 | ATS300 |
| 톱 블레이드 지름 | 110~260mm | 110~300mm |
| 톱 블레이드 두께 | 0.5~5mm | 0.5~5mm |
| 측면 각 | -5°~5° | -5°~5° |
| 옆구리 | 0°~5° | 0°~5° |
| 위쪽 각 | 8°~ 20° | 8°~ 20° |
| 베블 각 | -45°~45° | -45°~45° |
| 구멍 직경 | 12~30mm ((12~50mm) | 12~30mm ((12~50mm) |
| 치아 찌개 | 2~65mm | 2~65mm |
| 톱 길이 | 1~15mm | 1~15mm |
| 표면 휠 지름 | Φ150~Φ32X16mm | Φ150~Φ32X16mm |
| 휠 속도는 | 3500~5500RPM | 3500~5500RPM |
| 사이드 휠 디아 | Φ80~Φ100mm | Φ80~Φ100mm |
| 사이드 휠 속도 | 5000RPM | 5000RPM |
| 윗바퀴 디아 | Φ125mm | Φ125mm |
| 최고 바퀴 속도 | 3500~5500RPM | 3500~5500RPM |
| 작업 효율성 | 4~10S/Tip | 4~10S/Tip |
| 가공 정확성 | <0.03mm | <0.03mm |
| 힘 | 8kW | 8kW |
| 기계의 차원 | 2660L*1650W*3000H | 3500*1950*3200H |
| 무게 | 3400kg | 3500kg |
| 공 나사 | IF (독일) |
| 롤러G유이드 | HIWIN(타이완) |
| 공기부품 | SMC일본) |
| 세르보 모터 | 혁신 |
| PLC | 이노벤스 ARM600 |
| 하모닉 드라이브 | 혁신 |
