제품 설명

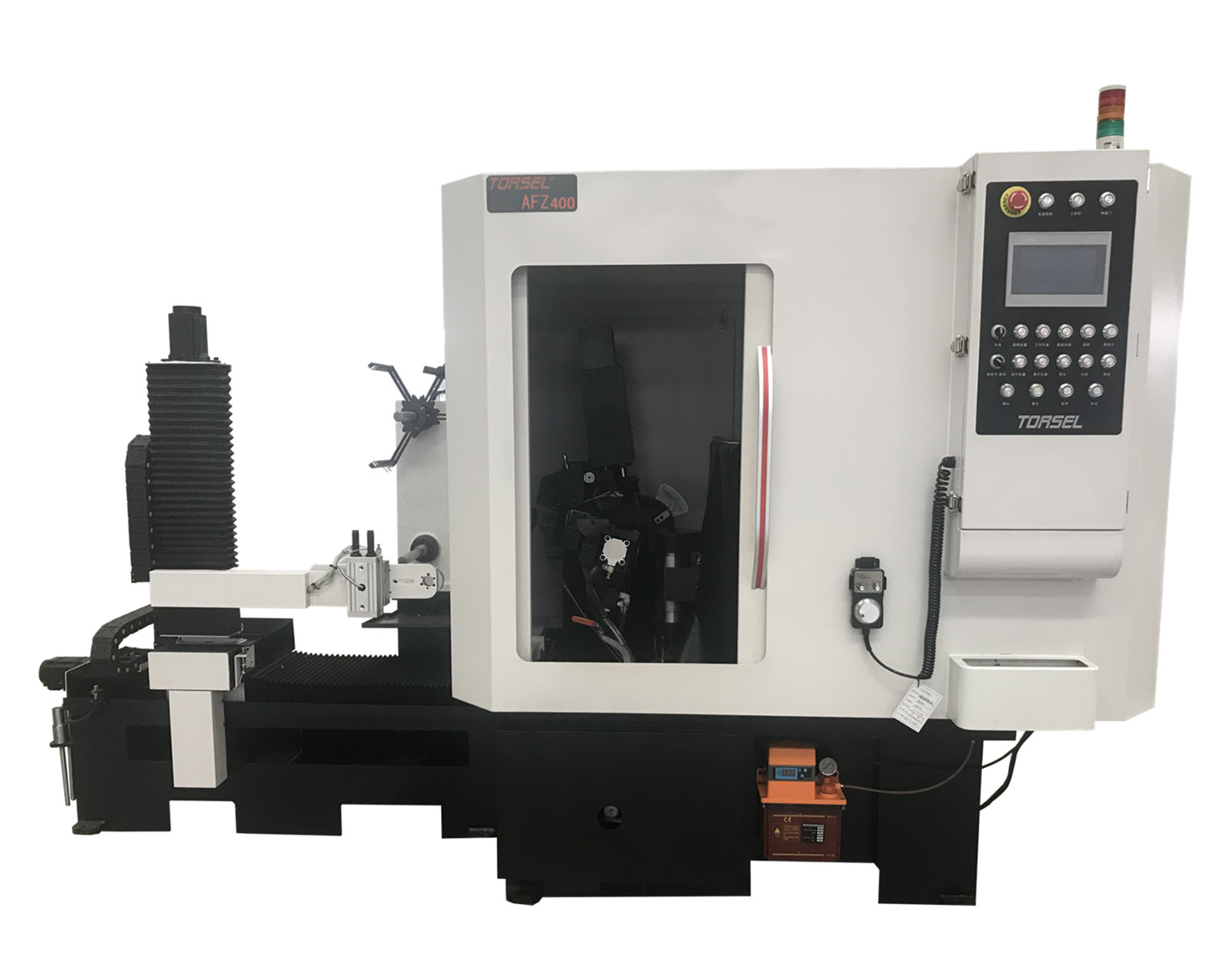

ATZ400/ATZ500 CNC 최고 각도TCT TIPS 로봇으로 톱 앵글 날개를 위한 로더를 가진 밀링 머신 (정확성)
고위급생산성 및 정확성탄화물 도구에 대한 밀링 머신
•톱 블레이드 지름: < 505mm
• 기능: 위쪽 각도 날개
• 정밀: <0.02mm
모델: ATZ 400 / ATZ 500
• 진도: <65mm
•협업 회사
장점 톱날레 깎는 기계
•좀 더 정밀하게- 밀링 정밀도: <0.02mm더 높은 정확도에 감탄할 수 있습니다.

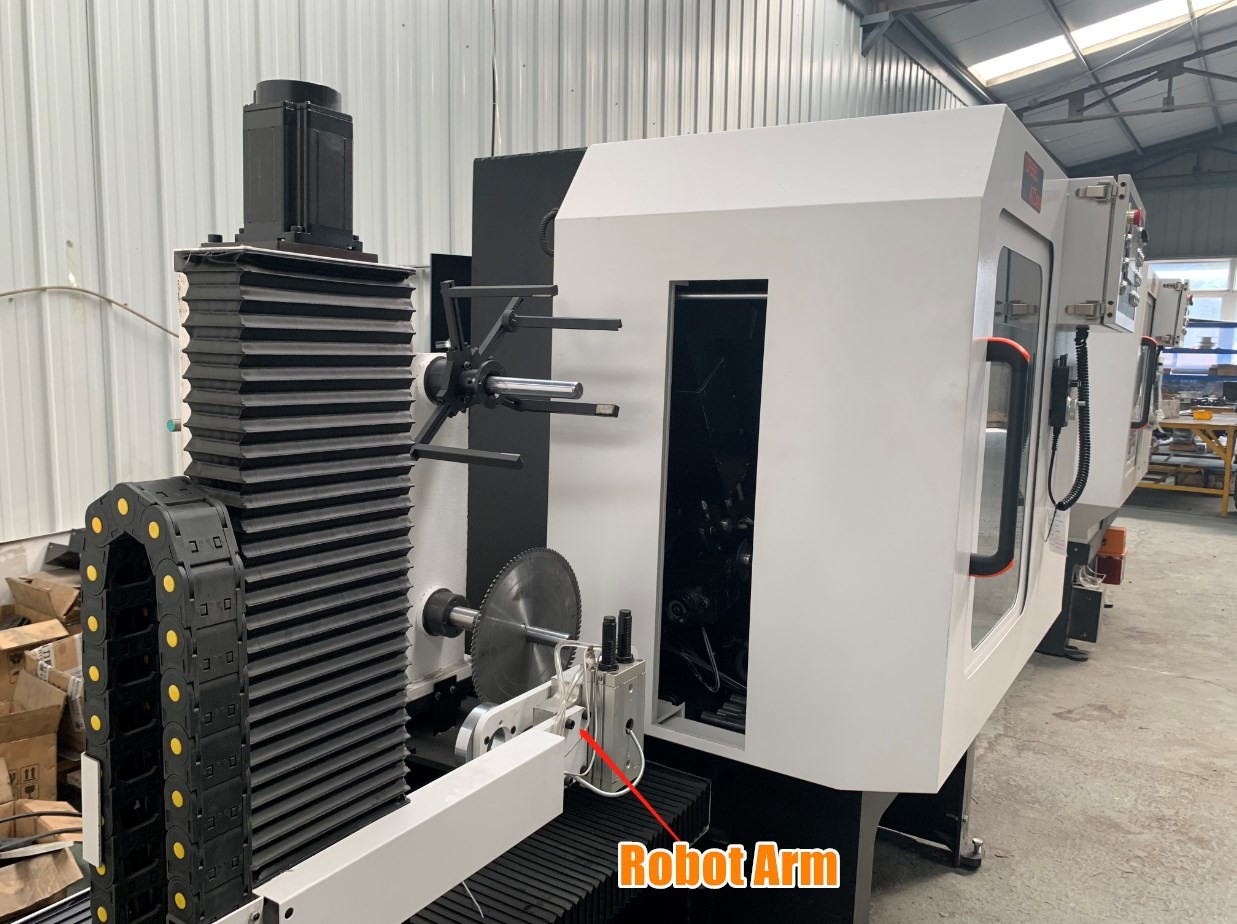

•노동 비용을 절약- 난노동자 대신 자루를 뽑고 배치하는 작업, 노동 비용을 절감하는 작업
•7*24시간 근무- 로더 픽업 & 배치 자루,밀러 두 개의 측면 각도 한 순환에서 자동으로 설정 완료됩니다.
•더 높은효율성 & 더 높은 생산성-더 높은 수준의 자동적 동작을 공유합니다.
•더 많은 유연성- 모든 요구 사항의 정확성

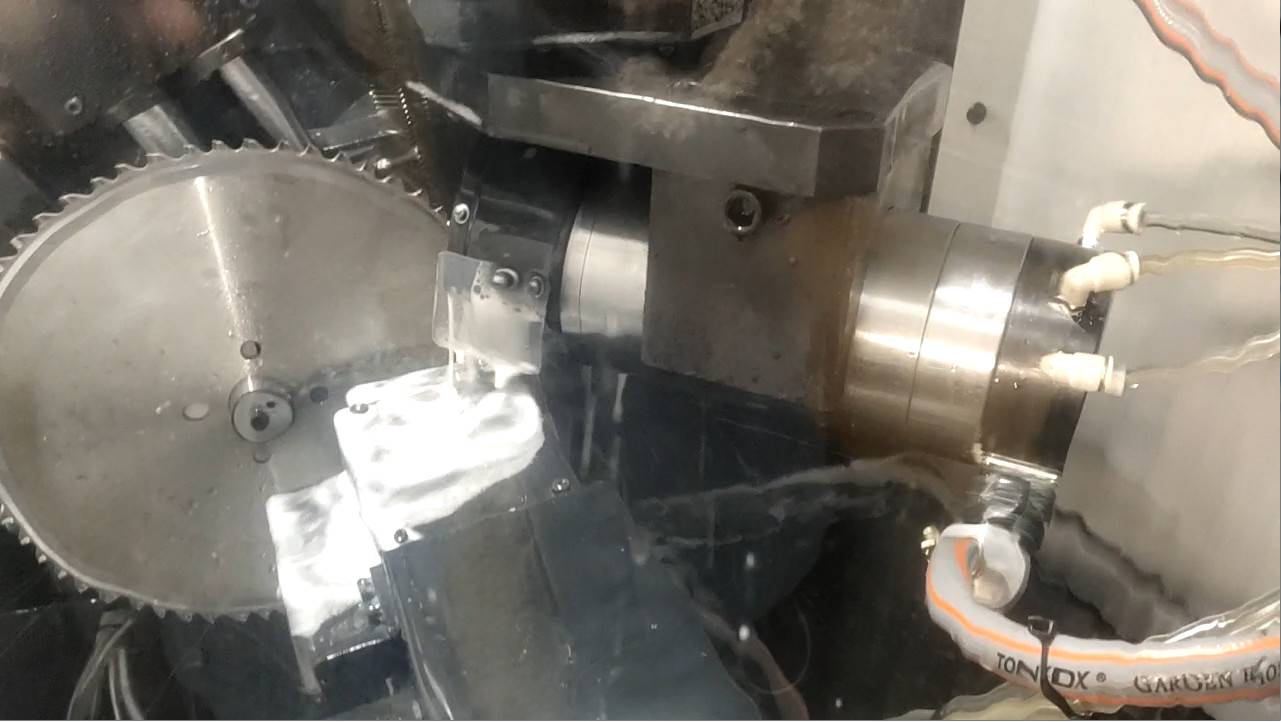

•더 많은 기능- 밀링위쪽 각톱니 톱니
CNC 제어 - 고 정밀은 요구 사항에 따라 초정밀 밀링을 제어 할 수있는 유연합니다.
특징

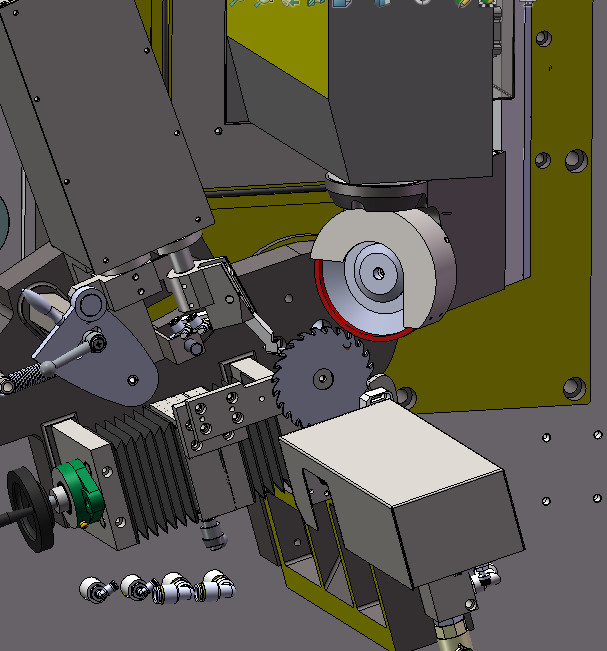

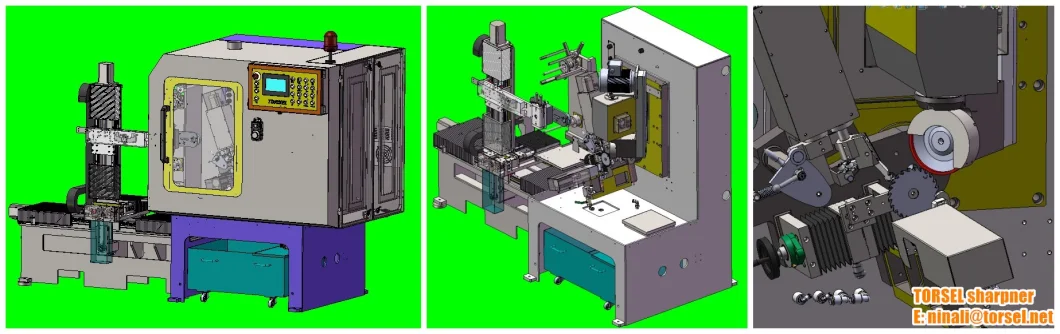

3차원 그래픽 맷기
기술 전표
| 모델 | ATZ500 | ATZ400 |
| 톱 직경 | 120~505mm | 120~405mm |
| 판 두께 | 0.5~10mm | 0.5~10mm |
| 위쪽 각 | 8°~17° | 8°~17° |
| 베벨 각 | -45°~45° | -45°~45° |
| 도공 지름 | 12~80mm | 12~80mm |
| 피치 | 2~65mm | 2~65mm |
| 팁 길이는 | 1~15mm | 1~15mm |
| 바퀴 전력 | 0.75KW | 0.75KW |
| 바퀴 지름 | 125*32*25mm | 125*32*25mm |
| 바퀴 뚫기 | 32mm | 32mm |
| 바퀴 선형 속도 | 30m/s | 30m/s |
| 밀링 속도 | 2mm~10mm/s | 2mm~10mm/s |
| 처리 효율성 | 3.5~20 톱/분 | 3.5~20 톱/분 |
| 밀링 정확성 | <0.02mm | <0.02mm |
| 로더 변경 자루 Qty | 100 | 100 |
| 로더 톱 변경 시간 | 12s | 24s |
| 냉각 액체 탱크 | 70L | 70L |
| 입력 전압 | 380V 50Hz ((또는 220V60Hz) | 380V 50Hz ((또는 220V60Hz) |
| 힘 | 약 5.5KW | 약 5.5KW |
| 차원 | 2750mm*1300mm*1865mm | 2600mm*1300mm*1865mm |
| 무게 | 2300kg | 2200kg |
| 공 나사 | IF (독일) |
| 롤러G유이드 | HIWIN(타이완) |
| 공기부품 | SMC일본) |
| 세르보 모터 | 혁신 |
| PLC | 이노벤스 ARM600 |
| 하모닉 드라이브 | 혁신 |
